I förra inlägget beskrev jag hur jag tillverkade egna manluckor till vattentanken. Min seglarkompis med annan Linjett 35 hade köpt två luckor till sin vattentank för att komma åt att rengöra.
Nu skulle även vår tank rengöras. Vi öppnade upp kojbotten och skruvade bort en fast plywood bit. Vad hittar vi då!
Jo tanken har redan en manlucka.
Så stor så man kommer åt båda sidorna inne i tanken med locket av.
Jag funderar på om den är eftermonterad av någon av de två tidigare ägarna. Det fanns spånor och en skruv i tanken och väggarna hade en brun beläggning. Ewa skrubbade ur tanken med lite diskmedel, svamp och borste. Sedan försökte vi skölja tanken genom att använda en spolpump som jag renoverat under vintern. Spolpumpen läckte som ett såll och får väl användas som reservdelar till befintlig pump. Allt tvättvatten sögs ur med en impellerpump från Biltema och ett långt mässingsrör. Praktisk till många saker. Spån och skruv torkades upp med trasa. Det konstiga “klonkande” ljudet kommer från flottören på tankmätaren. Flotören glider på en stång och hålet är ganska stort i centrum. Därför rör sig flottören i sidled och ljudet fortplantar sig i tanken. Inget att göra åt således.
När jag besökte min kompis Linjett 35;a så visar det sig att han har en större tank med två skvalpskott och tre sektioner. Där det finns en liten manlucka i mitten med givaren monterad. Han har även en större bränsletank. Det skiljer lite mellan årsmodellerna.
Locket återmonterades och vi drog alla skruvar korsvis med skruvdragare och moment. Lite ytterligare städning runt vattentank och under förpikskojen behövs men det får vänta tills vi har tillgång till rinnande varmvatten efter sjösättning.
På durken i sittbrunnen fanns en “Rut-durk” som troligen är från 1991. Alltså 33 år nu. Den har jag lagat flera gånger då teaklisterna släppt från varandra och från ramvirket. Nu fanns ingen återvändo längre. Antingen göra en ny “rut-durk” eller göra en annan typ av durk. Efter lite sökande på Youtube så hittade jag en metod att göra en rut-durk. Ganska svårt och man behöver maskiner med bra precision.
Vad finns det för alternativ? Ett alternativ är ju att göra en nåtad durk som limmas mot sittbrunnsdurken. Ett annat att göra en löstagbar durk av längsgående ribbor med mellanrum.
Jag fastnade för det förstnämnda. Sökte på Blocket och hittade ett parti med teak från 1986 som inte blivit använt. Jag köpte rubbet för 5.000:- och fick 76 löpmeter teakribbor plus en del andra lister och lite plywood.
Jag byggde ett arbetsbord i garaget av två bockar och en plywoodskiva. Därefter mallade jag av sittbrunnen på tjock byggplast. Mallarna fördes sedan över till arbetsbordet. Jag kunde även använda rut-durken som jämförelse.
Listerna var 45 mm breda och med rundade kanter åt ett håll. Dessa kanter lade jag nedåt. Jag började kanske lite omvänt med att först göra listerna i mitten och sist ramverket, men det var för att kunna anpassa ramarna så att slutmåttet passade på durkytan.
Efter att ha räknat ut hur många lister som skulle behövas så limmade jag dem kant i kant med vattenfast trälim. Alla lister gjordes någon decimeter längre än slutmåtten. En rak linjal togs med i limningen för att få allt rakt.
När det torkat vände jag på hela kakan och fogade i rundningarna med förtjockad epoxi. Detta för att få dem att hålla ihop bättre under arbetes gång. När allt torkat och härdat kunde jag fräsa spåren för nåten. Lite annorlunda sätt än att använda teakribb med färdig fals. Jag använde min raka aluminiumlinjal som anhåll.
Och fräste mitt i limfogen vilket var lätt då fräsen har en markering för mitten.
Jag fick limma ihop två lister som raksågats för att få rätt bredd på kantlisterna. Det går åt många tvingar.
Därefter började jag med ramvirket. Jag kom på att jag måste göra ett urtag bak där självlänsarna är. De har ju tidigare dolts under rut-durken. Så jag fick justera mallen lite.
Där gjorde jag också en anpassad bit som en del av ramen. Det var nu lätt att fixera alla bitar mot arbetsbordet med små klossar och skruv vartefter ramvirket skulle passas in.
Den längsgående ramen kunde först passas och sedan fixeras med 4mm mellanrum för nåten.
Ett antal småklossar med 4mm tjocklek användes som distanser när alla bitar skulle passas in.
När alla rambitar var klara så fixerades mitt-delen med list, kloss och tving och allt förbereddes för nåtning.

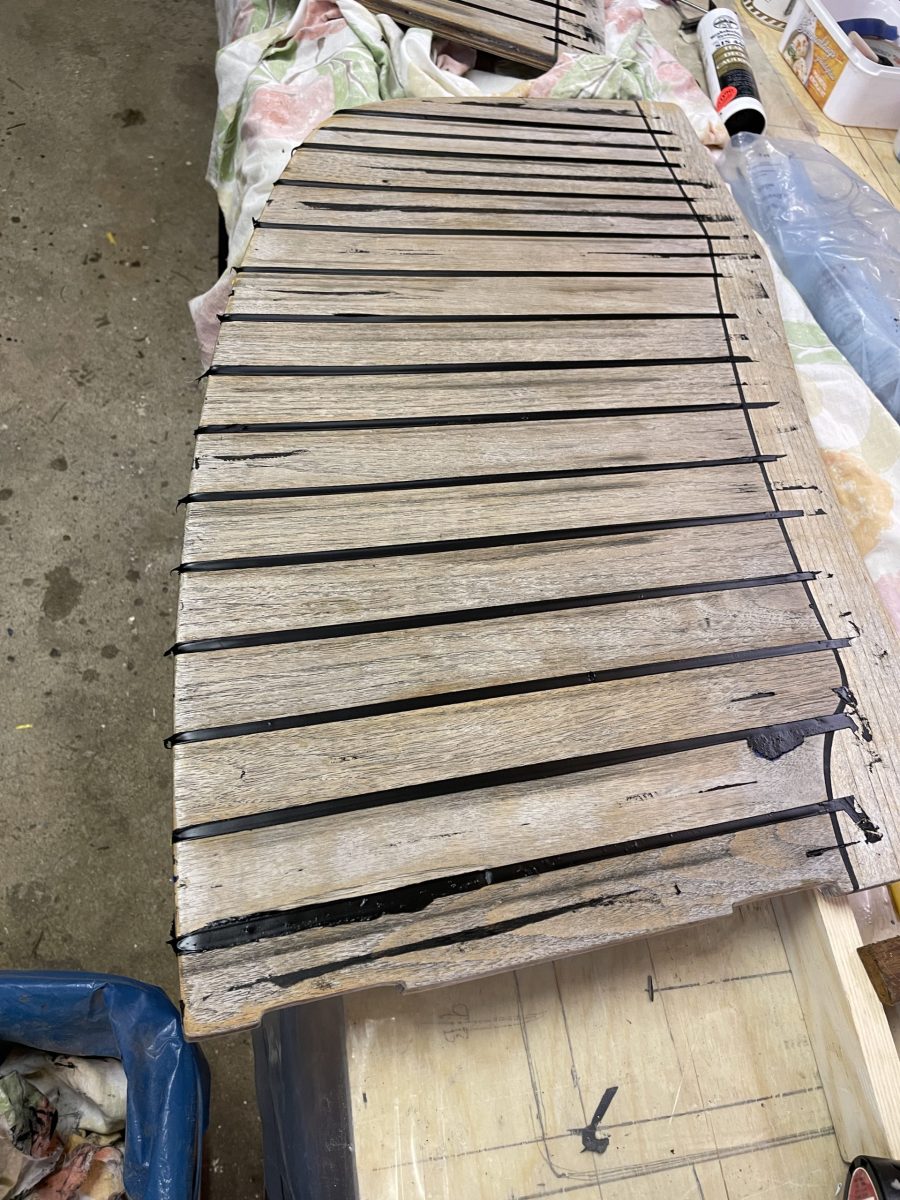

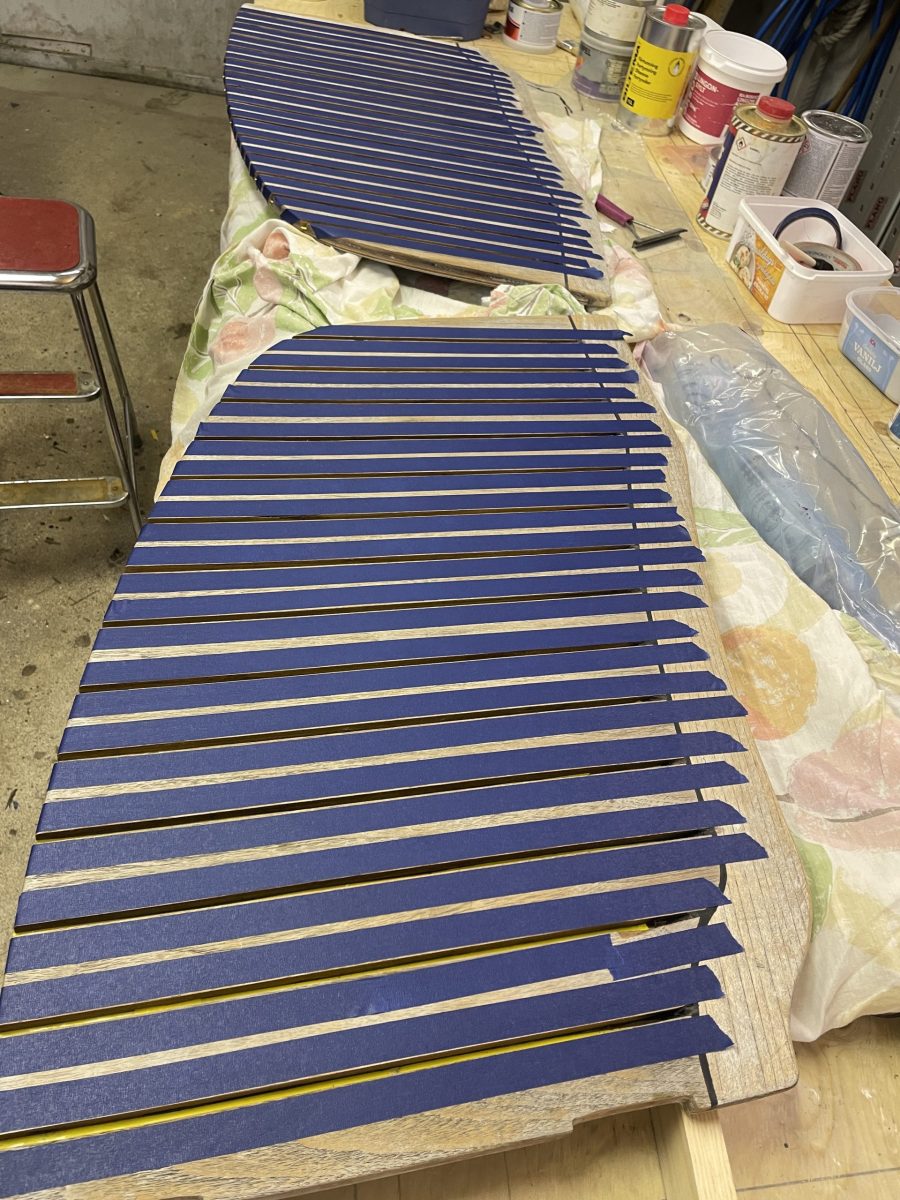

Allt nåtades och efter härdning skrapade jag och slipade.
Småbitarna
Nu var det dags att göra de mindre bitarna som är på ömse sidor om durken. Dessa gjordes på samma sätt som den stora durken.
När alla bitar var klara så gjordes en “Dry-fit” i båten. En bit fick justeras 3mm annars var alla mått rätt.
Nu skulle allt limmas på plats. Jag började med att slipa ner halkmönstret och tvättade med aceton.
När detta var klart gjordes ytterligare en “dry-fit” där jag provade ut hur allt skulle fixeras vid limning. Den stora biten kunde fixeras med träribbor som spändes mot olika kanter i sittbrunnen. En tvärgående planka sattes också mellan handskfacken och mot denna spändes tvingar ner och tyngder lades på. Runt durken limmade jag några små klossar med smältlim för att fixera durken på rätt plats.
När allt var klart och uttänkt så inväntades rätt dag med hyfsad värme för att kunna limma. Jag använde Sikaflex 298 och spred ut med en tandad spackel.
De mindre bitarna limmades någon vecka senare och där vart det bara tyngder.
Efterjobb
När allt härdat någon vecka så trimmades alla kanter från överflödig massa. Trots tejp runt om så tränger det ut lite där man inte tänkt sig. Det färdiga resultatet blev så här.
Det som återstår är att göra någon form av sil till självlänsarna där man annars garanterat kommer att tappa ner saker.
Rengöra vattentanken… …har jag aldrig gjort! Men något “klonkar” också i tanken då båten gungar och man skall sova. Tanken ligger under förpikskojen. Det enda hålet ner i tanken är där nivågivaren sitter. För en ordentlig rengöring och inspektion av vad det konstiga ljudet kommer ifrån, behövs två manluckor. Watski hade “rabatt” på lucka från Kronobryggan under hösten, runt 1600:-. Det konstiga var att den var restnoterad. Då kan man ju ha extrapris! Man kunde anmäla sitt intresse tills den kom i lager. Så jag fick ett mail efter några veckor då den åter var i lager. Då till ordinarie pris 1969:- Tack Watski!!! (2.269:- på Hjertmans)
Bild från Kronobryggan AB
Finns det billigare manluckor! I plast kanske? Eller varför inte i aluminium?! Från detta Youtube-klipp fick jag mycket input. Nu fans den undre ringen inte längre att köpa så jag fick tillverka båda delarna från aluminiumdiskar.
Aluminiumdiskar i storlek ⌀140 och 5mm tjocka finns på e-bay. Från sådana diskar kan både den undre ringen och locket tillverkas. Jag beställde 4 diskar till en kostnad av 19 €/st + frakt med leverans från Tyskland https://www.ebay.com/str/metallehrnsberger
Inspirerad av videon på Youtube så beställde jag också en hålsåg ⌀100mm med karbid-skär. Den jag hade i ⌀100mm var gammal och slö och hade penetrerat rostfri tank två gånger tidigare. Den nya kostade 400:- + frakt.
Innan paketen kom så gjorde jag en ritning i Autocad hur hålen skulle fördelas och centrum för hålsågen.
När det var dags att borra så vart arbetsgången följande. Två diskar tejpades ihop med dubbelhäftande tejp.
Ritningen som skrivits ut i skala 1:1 (och kontrollmätts) klistrades på med lite kontaktlim. Jag markerade med körnare de åtta hålen och centrum. De åtta hålen i ytterkanten borrades sedan med ⌀5mm borr. I brickan som skall in i tanken skall det senare gängas M6. Därefter delade jag på de två brickorna efter att ha gjort en markering hur de satt ihop vid borrningen utifall geometrin inte blir 100% symmetrisk. Den delen som skall bli brickan skruvades fast i en träskiva och sattes fast i pelarborren.
Pelarborren växlades ner till lägsta möjliga varvtal 230 rpm. Med den nya hålsågen så borrades centrumdelen ut. Ett kladdigt jobb med mycket av Biltemas skärolja. Hålsågen var otroligt vass och det var mycket enkelt att borra i 5mm aluminium.
I den utsågade “brickan” sågades en öppning för att den skall gå att trä ner i det kommande hålet i tanken. 5mm hålen gängades för M6 bult.
I den andra delen, som skall bli locket, borrades 5mm-hålen upp till 7mm för att passa till M6 bult. Bult, bricka och mutter inköptes från Clasohlson. Bultarna skruvades från undersidan och låstes med låsvätska. En 2mm gummiduk till packning inköptes från Biltema för 75:-/st och skars till. Hålen knackades ut med huggpipa. Den färdiga manluckan ser ut så här från översidan
Nu återstår att borra upp två hål i vattentanken samt en ordentlig rengöring av den. Locket kommer att användas som mall för de åtta hålen för bultarna för att få allt att passa. Kostnaden för två manluckor vart 1.300:-. Långt under vad EN manlucka kostar från Kronobryggan eller Watski.
Jag återkommer med nytt inlägg då det jobbet är klart.
Flera vinterjobb planerades men alla blir inte genomförda.
Nedan är några av de större jobben som jag planerade:
Göra om 12V elen i och runt elcentralen
Göra om Landströms-centralen och kablar runt den
Byta kylaggregatet
Nya dynor till salongen
Ny durk till sittbrunnen
Kolla upp tankmätaren i vattentanken + rengöring
Men vad blir gjort då?
Ett projekt som inte var planerat är ändå klart. Nytt masttoppsbeslag.
Men varför då? Jo när jag beställde mitt förra storsegel var jag väldigt tydlig att det inte fick ta i akterstaget. Jag vägrar att ha en “fjollatta”. Storseglet vart bra och seglet fastnar aldrig. Den nya storen från 2023 skulle vara exakt som den tidigare, men fastnar i akterstaget vid lätt vind. Man får bak och ruska i akterstaget för att seglet skall komma förbi. Trist.
Så jag började fundera på att göra något åt toppbeslaget så att akterstaget kom längre ut. Jag inventerade mastskjulet hur andra master var gjorda och fann dessa varianter.
Påbyggt med profil
Påbyggt med plattjärn
Original Selden på nyare mastOch så denna i Kolfiber
Det lockade ju att göra ett nytt toppbeslag i kolfiber men efter lite undersökningar så visade det sig att kolfiber var lite svårt att få tag i. Allt går ju naturligtvis att beställa men kolfiber är dyrt.
Så att plagiera Selden original-beslag kanske vore enklast. Det stack ut ca 300mm bakom mastprofilen. Lite skillnad mot originalet.
Jag började titta på nätet efter aluminiumprofiler som var 6mm tjocka. Originalet är 5mm och det långa Selden 8mm. Jag hittade en firma i Tyskland med leverans från Polen. metalNow https://www.metalnow.de/
Där hittade jag 60x60x1000mm för ca 20€ + frakt. Man kan få det lackerat men det skulle ju ändå bearbetas så det gick bort. Medan jag väntade på leverans så mätte jag upp det befintliga beslaget och ritade ett nytt i AutoCad.
Den nya toppen skulle blir ca 250mm längre än originalet. Jag ritade och räknade lite på ett foto och kom fram till att vid övre lattan, som fastnar, blir det extra avståndet 45mm. Vi får se om det stämmer senare.
Efter att ha konsulterat en seglarkompis så breddades den bakre delen något. Han poängterade också att distanserna mellan halvorna skall vara lite stora så att det blir vridstyvare.
När profilen kom några dagar senare så var det bara att börja mäta, kapa, slipa och fila.
Det här är första snitten. Ritsarna ritas i tusch för att bli tydligare. Till min lilla bandsåg från Metabo så köpte jag ett metall-blad.
Efter ett antal sågsnitt, såg det ut så här, med träklossar som distanser fästa med smältlim. Nu kunde jag göra en första test på masten. För att trissorna till storfallen skall få plats så är avståndet mellan halvorna givet. Med tjockare material så blev hela beslaget 2mm bredare och gick inte ner i urtaget i masten. Men det får åtgärdas senare.
Men hur kapar man en sådan rakt i vinkel utan svarv? Jag justerade min bandsåg både en och två gånger och provsågade med på olika träbitar tills jag var nöjd. Gjorde ett stopp och kapade i mått 30mm.
Efter några försök så var de hyfsat bra men jag fick ta fram kunskaperna från verkstadspraktik på gymnasiet då jag fick öva med fil på järnbalkar. Till slut så hade jag ett antal distanser som var lika långa och i 90º.
Nu kom nästa svårighet, att borra och gänga exakt mitt i distanserna. Men då kom en 89-årig seglarkompis, som följde projektet, med denna ide: Man borrar ett 20mm hål i en träbit med pelarborrmaskinen. Man borrar inte helt igenom utan sparar lite trä. Och använder en träborr med spets. Då får man en anvisning om mitten. i botten på hålet. Där borrar man ett mycket litet hål genom resten av träbiten. Sedan stoppar man ner distansen i hålet och från det lilla hålet underifrån kan man nu med en smal körnare märka ut mitten. Tänk va bra det är med kunniga kompisar… 🙂
När man sedan har ett körnmärke så vänder man på träbiten och sätter distansen med markeringen uppåt. Då går det med bra precision att borra i märket och distansen sitter i vinkel.
Nåväl, en svarv är naturligtvis bättre men detta vart tillräckligt bra. Efter borrade hål gängade jag för M6 och beställde rostftri skruv, som måste vara helgängad, från Rostfriskruv.se. Snabba leveranser direkt i brevlådan.
Nu kunde beslaget skruvas ihop och nedan ser man skillnaden mot originalet.
Jag skruvade isär alla delar och sprutlackade allt, först med Biltemas primer för aluminium och sedan ett antal lager med en “Selden-grå” färg som också fanns på Biltema.
När det härdat några dagar skruvades allt ihop. Nu med fäste för Windex och fäste för en platta överst för lanterna och vindgivare.
Nu var det dags att montera på masten men först fila av 1mm på varje sida i mastprofilen eftersom det nya beslaget med tjockare gods är 2mm bredare.
När beslaget passade och skruvades fast så kom ett bakslag. Eftersom godset är tjockare så kommer beslaget också lite längre akterut. Detta gjorde att de två fästbultarna inte linjerade riktigt med ytan där muttern sitter.
Detta kan möjligen påverka hållfastheten. Belaget skulle kanske skruvas bort igen och slipas av i framkan men i stället tillverkade jag två kilformad brickor 15x15mm och vinkeln bara efter “ögonmått”. Detta vart bättre.
Så med allt återmonterat ser det ut så här.
Kostnaden för allt vart runt 800:- med färg och skruv. Troligen MYCKET billigare än ett original från Selden. Om storen går fri från akterstaget visar sig i vår.
Spån och skruv torkades upp med trasa. Det konstiga “klonkande” ljudet kommer från flottören på tankmätaren. Flotören glider på en stång och hålet är ganska stort i centrum. Därför rör sig flottören i sidled och ljudet fortplantar sig i tanken. Inget att göra åt således.
