Förra året gjorde jag en del bottenförstärkningar efter att vi upptäckte en spricka utvändigt i botten, våren 2024.
Nu under vintern var det dags att slutföra detta efter råd från Mats Gustavsson, båtens konstruktör.
Jag planerade för fyra åtgärder:
- Förlänga den tvärgående balken jag gjorde förra våren, bakom mastfoten, att gå över hela botten
- Öka tjocklek under och runt mastfoten
- Göra förstärkning på BB-sidan under lilla soffan (Mats råd)
- Snygga till den utvändiga lagningen
Tvärgående balk
Jag limmade ihop några bitar divinycell för att ha en grund till de två balkarna jag skall göra med förtjockad epoxi.

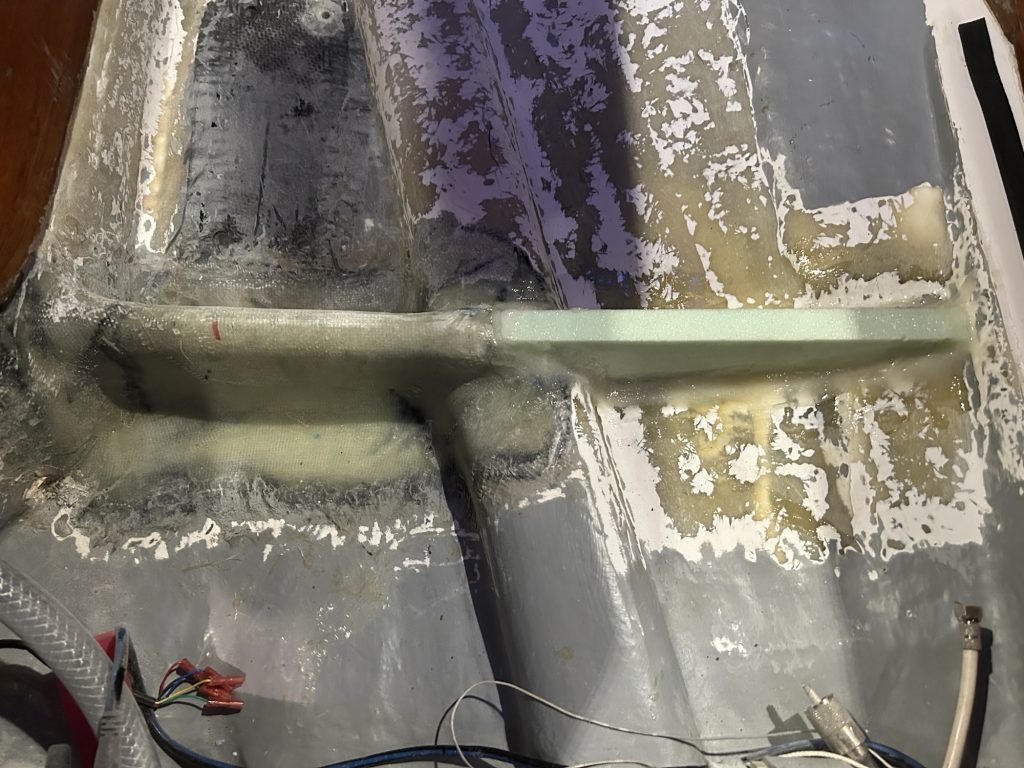

Efter renslipning runt mastfoten formades den lilla biten som en förlängning på den balk jag gjorde förra våren. Limmades med förtjockad epoxi och en hålkäl lades mot botten. Detta för att väven som läggs senare lättare skall gå att rolla ut mot botten.
Längsgående balk

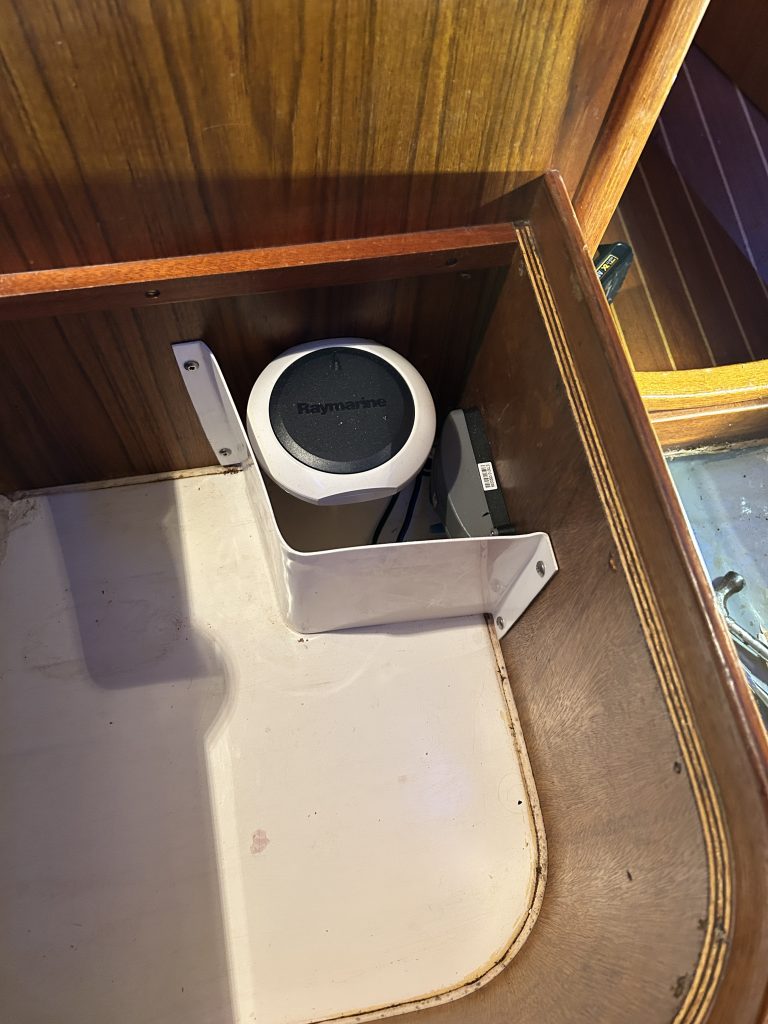

I lilla soffan finns en botten och under den behövs en del förstärkningar. Där sitter i dag kompassgivaren och boxen för vindgivaren.

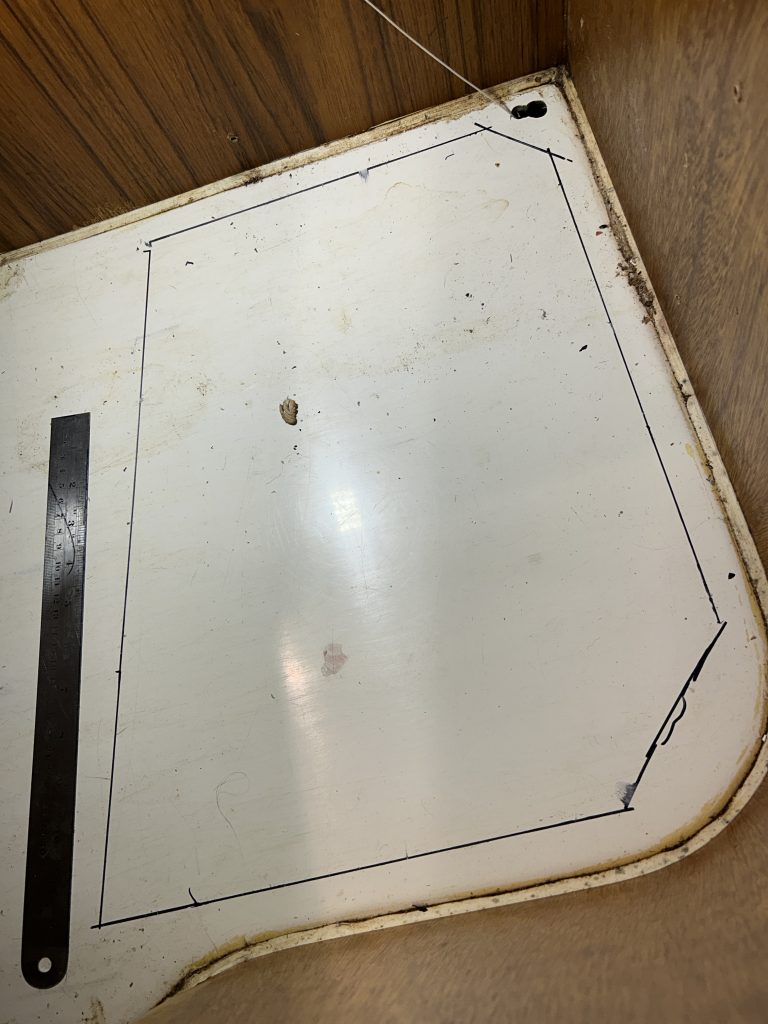

Allt demonterades och jag ritade på hur botten kunde sågas upp

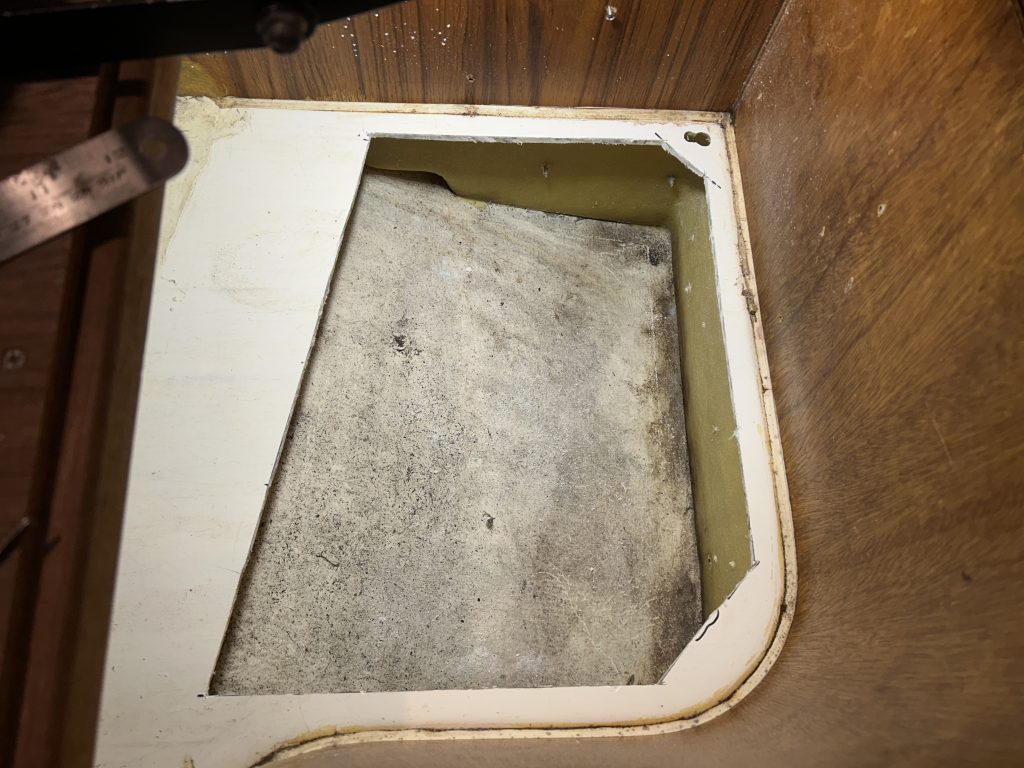

Feinsågen ger det tunnaste snittet i detta fall och det var bara att följa linjerna. Under botten finns ett dö-utrymme där inget är plastat mot skotten. Ytan till höger gränsar direkt till mastfoten.

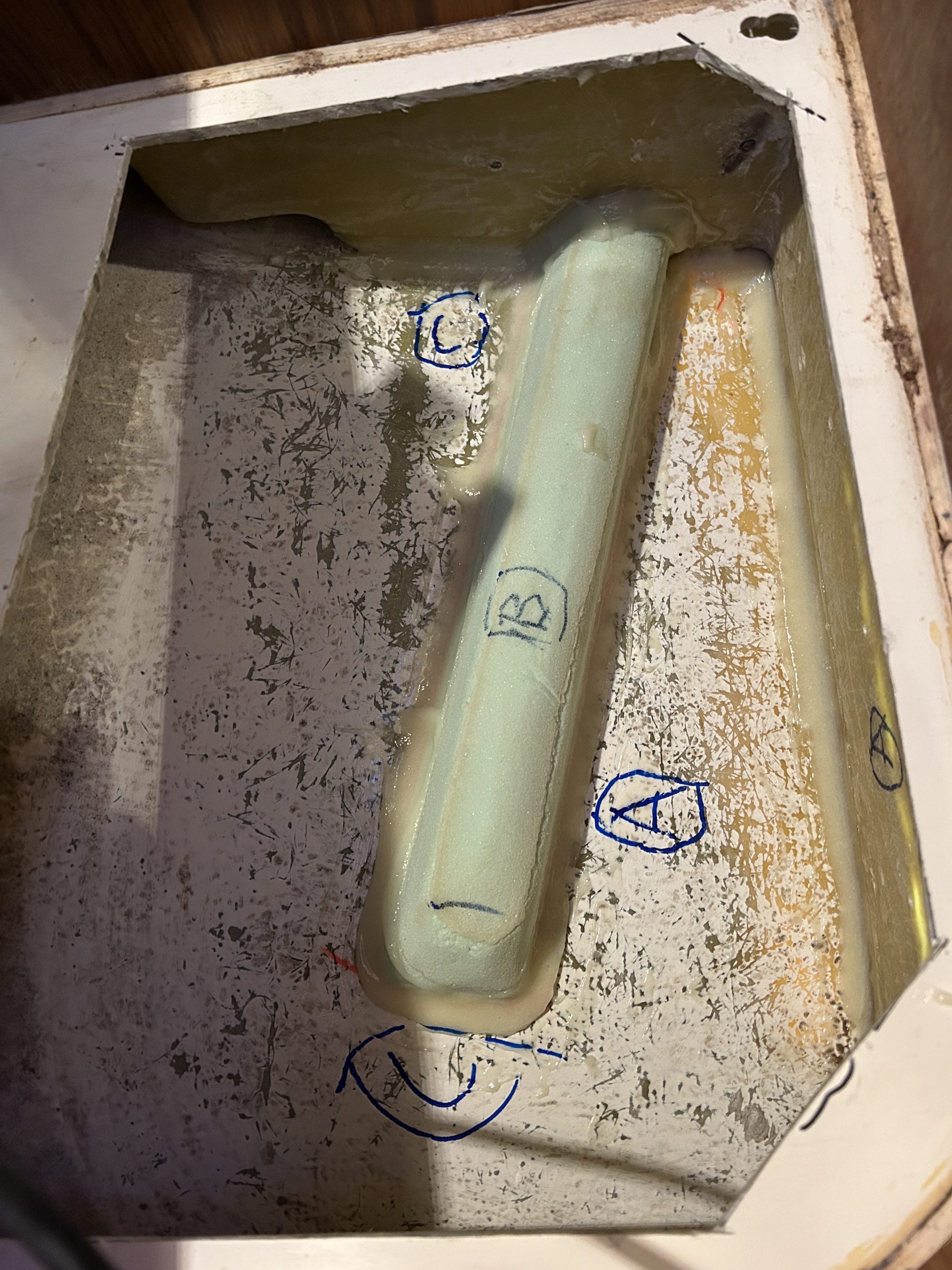

Här planerar jag för en balk lite likt den som går till höger om mastfoten. Jag formar därför en ”Limpa” av divinycellen och efter slipning av topcoaten så limmar jag den med förtjockad epoxi. Med tjock byggplast klipper jag till mallar för hur glasfiberväven skall klippas. Jag delar in ytorna i flera zoner.
Därefter är det dags för plastning. Epoxi och väv har jag köpt från Dockyard Composites i Sollentuna. De har en webbshop och man får varorna skickade eller kan hämta på plats. Bra utbud och priser och kan starkt rekommenderas.
När jag hämtade Epoxi fick jag en hel del goda råd om dimensionering och antal lager.
3-4 lager med 600g tri-axial-väv var lagom. Jag satsade på 4 lager.

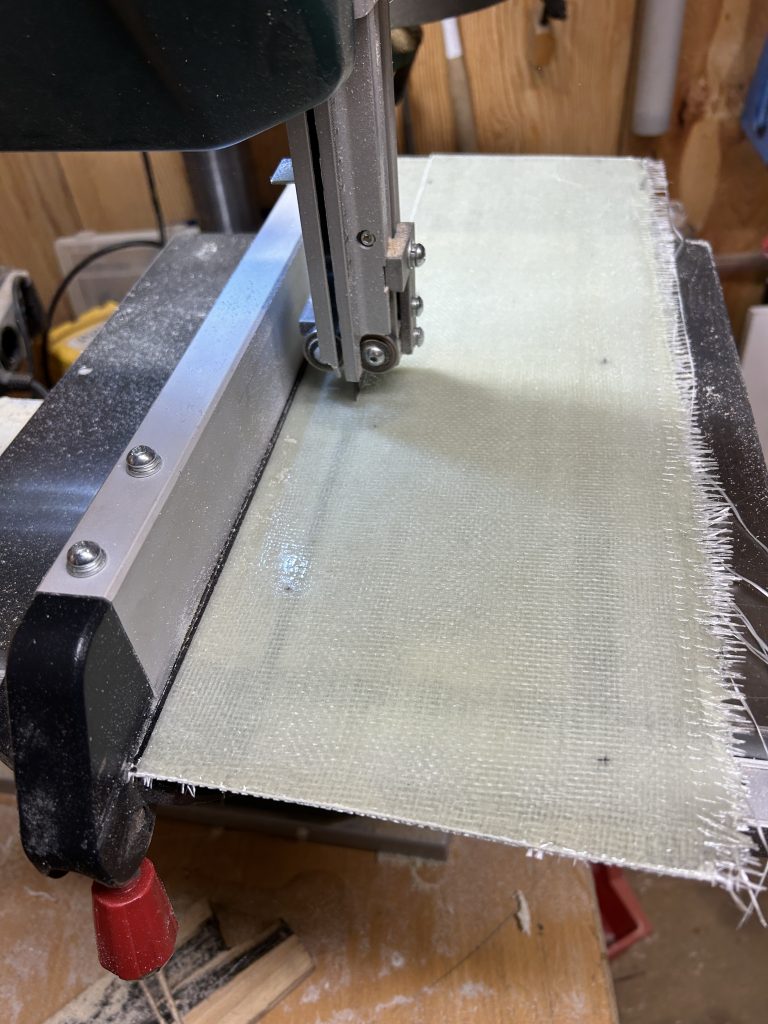

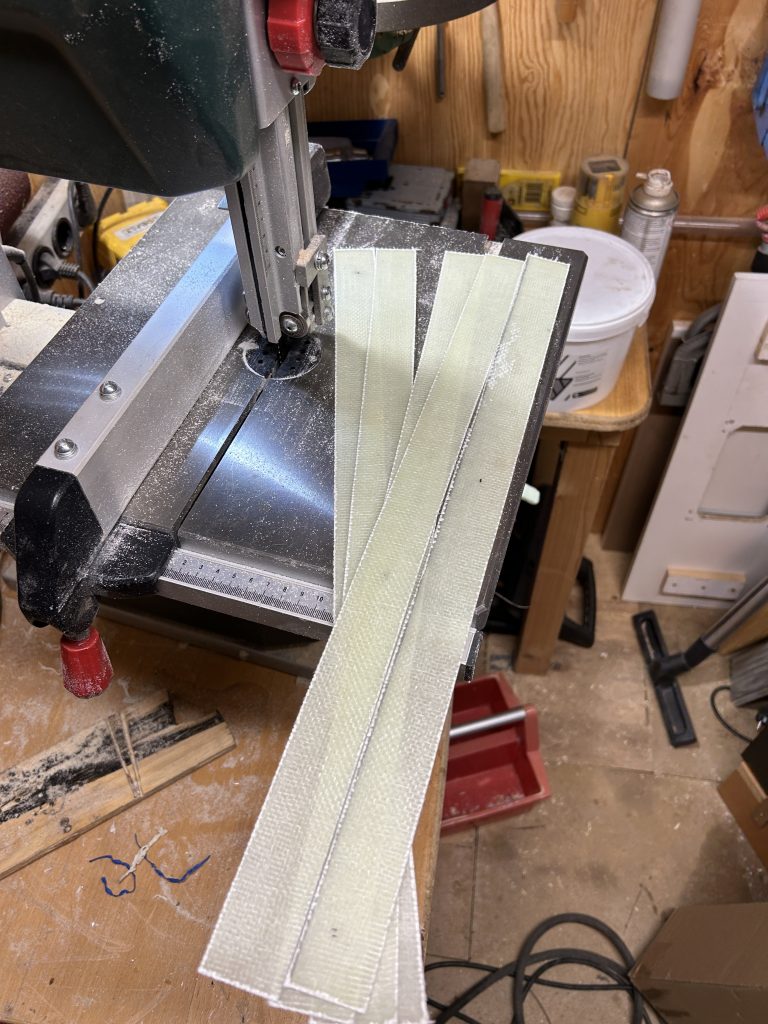

Förutom bitar till de olika zonerna så klippte jag till en hel del remsor av 400g bi-axial-väv.
Det brukar alltid vara bra att ha färdiga remsor till hands där man ser att man behöver lite extra förstärkning. Tex i hörn med tre ytor där det är svårt att lägga en hel bit.

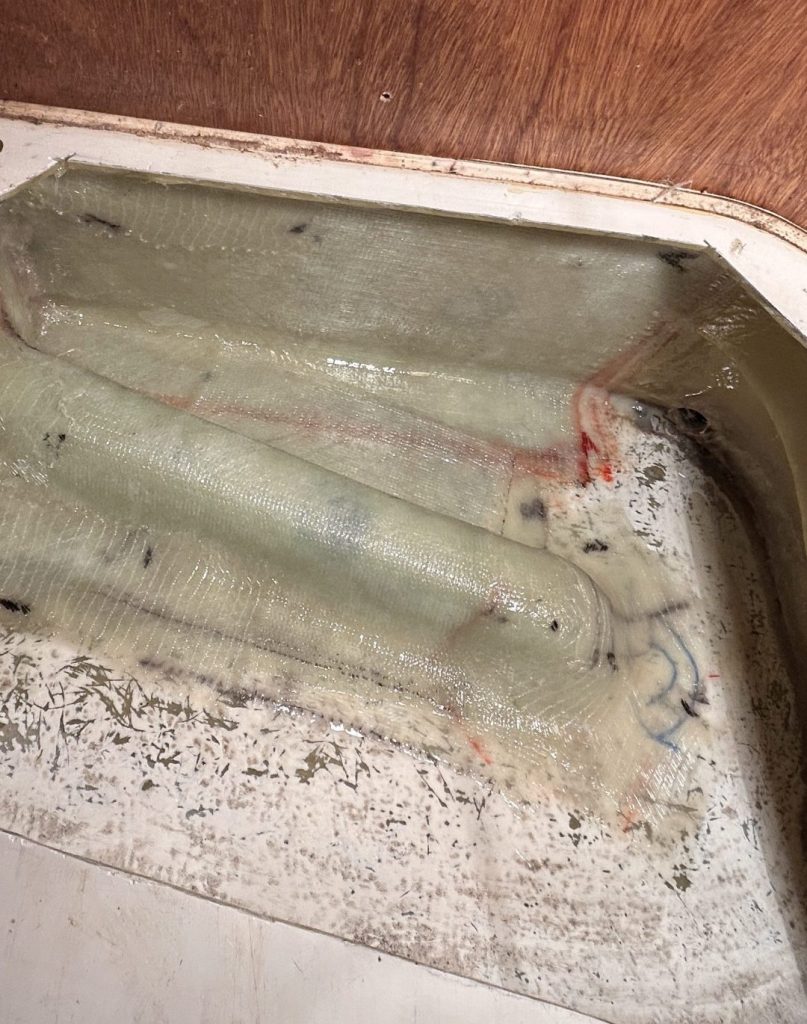

Jag delade upp plastningen på två dagar. Först lilla soffan.
Under mastfoten

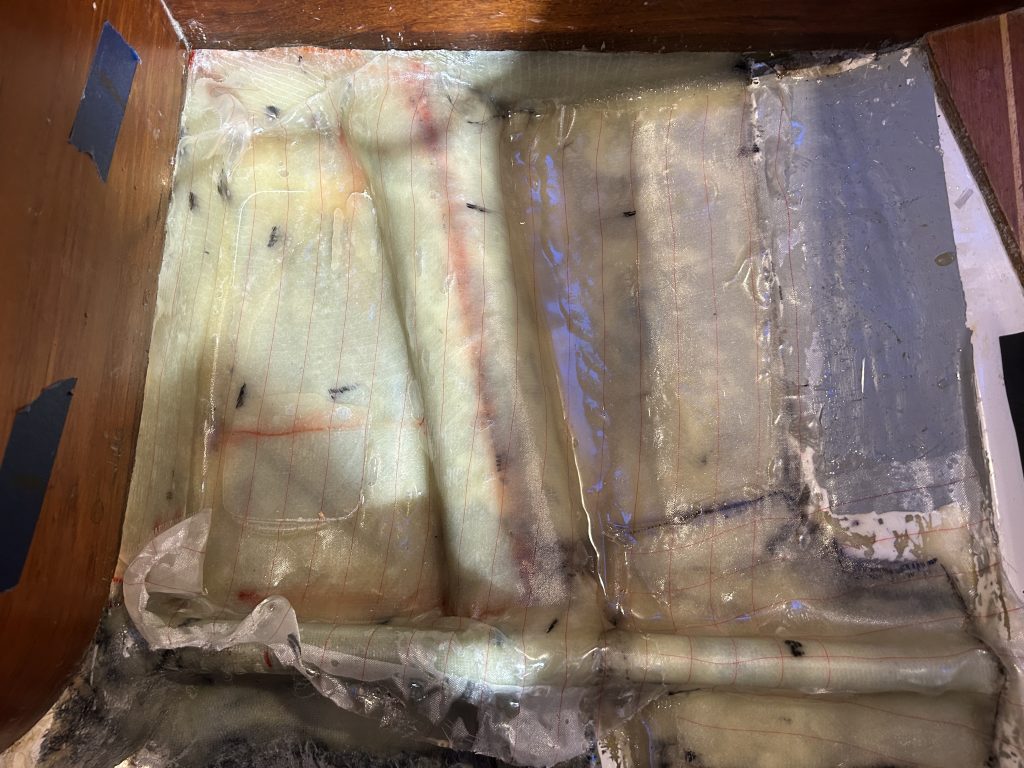

Nästa dag var det dags för ytan under och till höger om mastfoten. Även här blev det fyra lager med 600g väv. Där lade jag även Pelply överst då jag kanske behövde lägga lite utjämning just under mastfoten, vilket skulle visa sig behövas då undersidan på den inte är helt plan. Där lade jag några bitar 600g väv någon dag senare och pressade ner mastfoten för att få ett avtryck så exakt som möjligt.

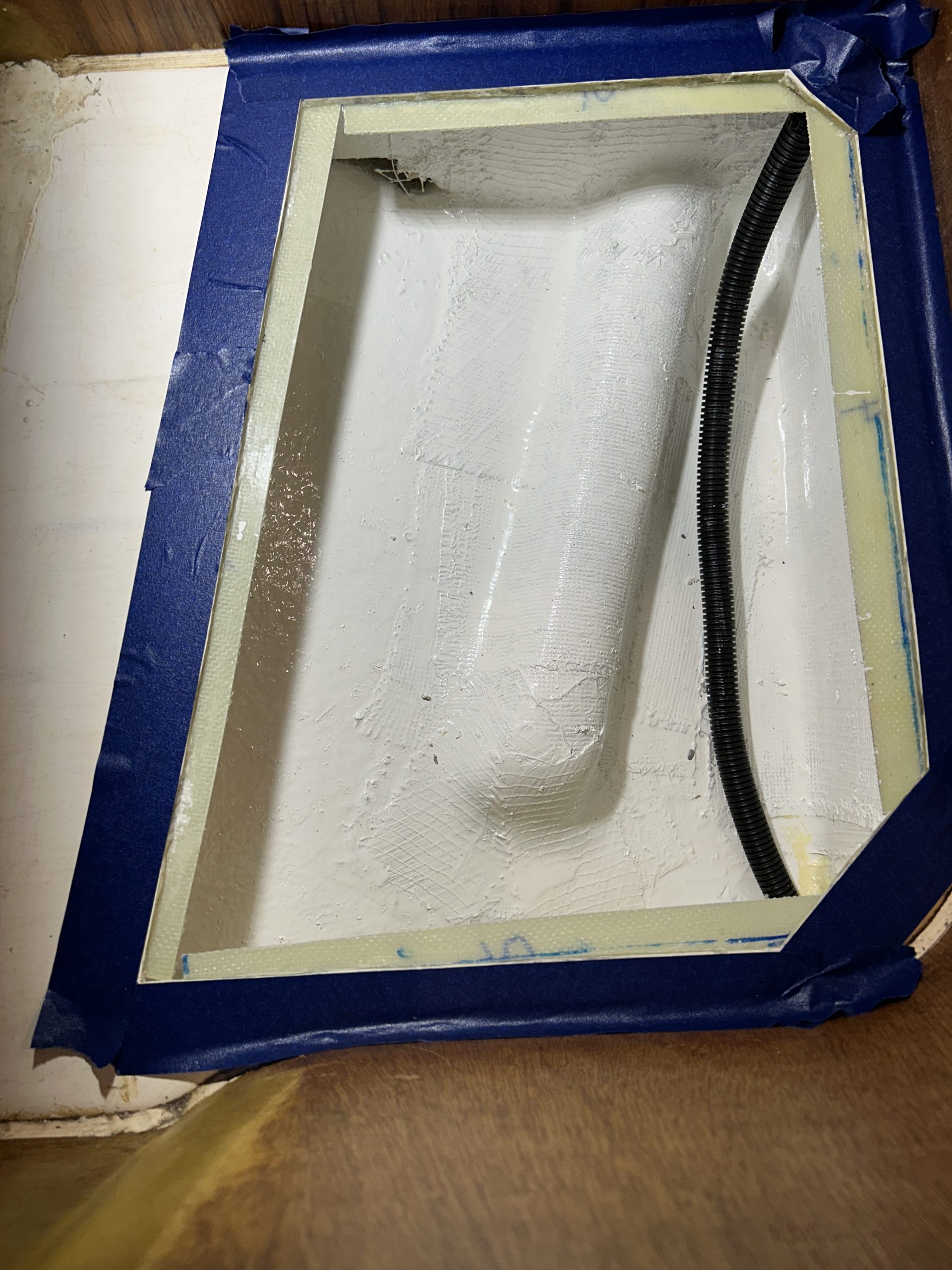

Ytorna under soffan målades med lite överbliven vit Toplack. Här skall botten i facket limmas tillbaks så denna yta kommer aldrig att synas egentligen.

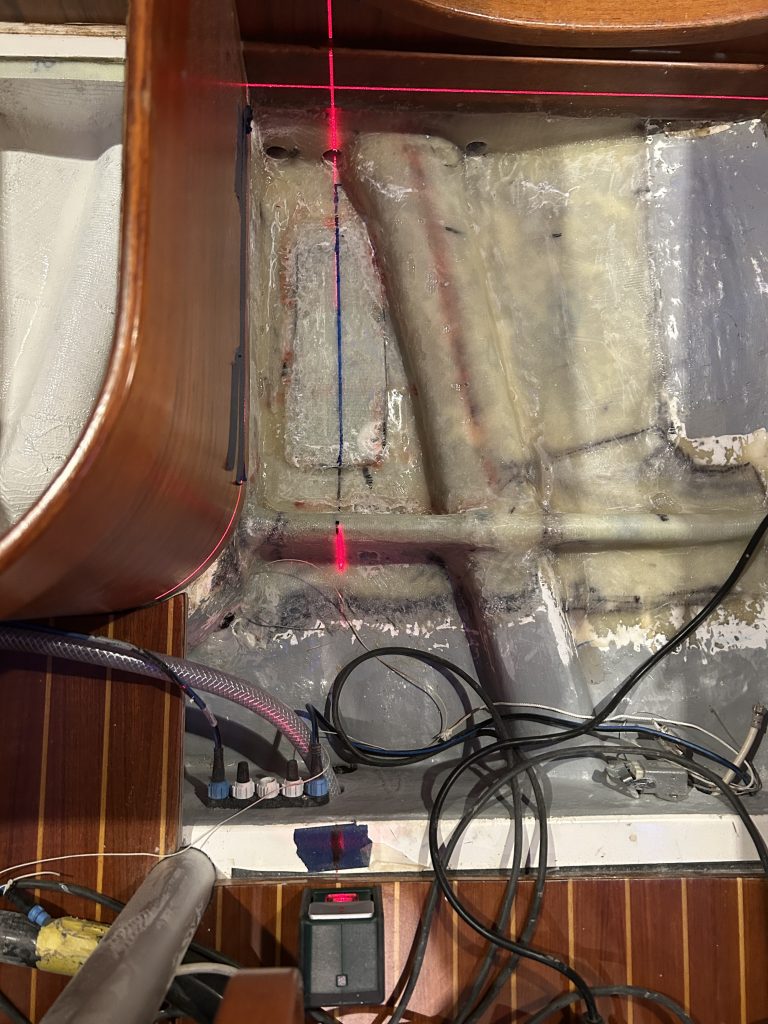

Mastfoten passades in med hjälp av en bygglaser. Jag hade innan demonteringen märkt upp några referenspunkter. Framför allt tvärskepps.
Jag flyttade mmastfoten 20mm längre fram. Dels för att skruvhålen inte skulle komma exakt i de gamla hålen eller kanske i kanten på dessa och dels för att masten alltid står i framkant på beslaget och nu kommer den att hamna mera i mitten på mastfotsbeslaget.

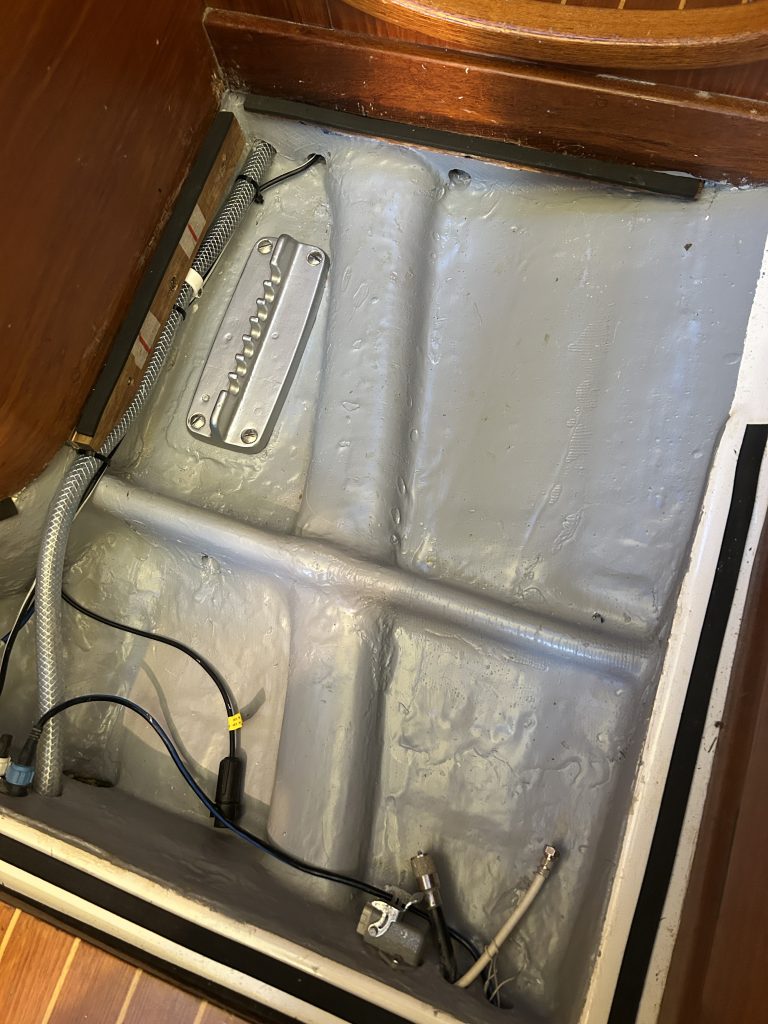

Allt vid mastfoten målades med Epifanes kölsvins-färg och mastfoten renslipades och målades med aluminium-grund och grå färg.
Återställa lilla soffan

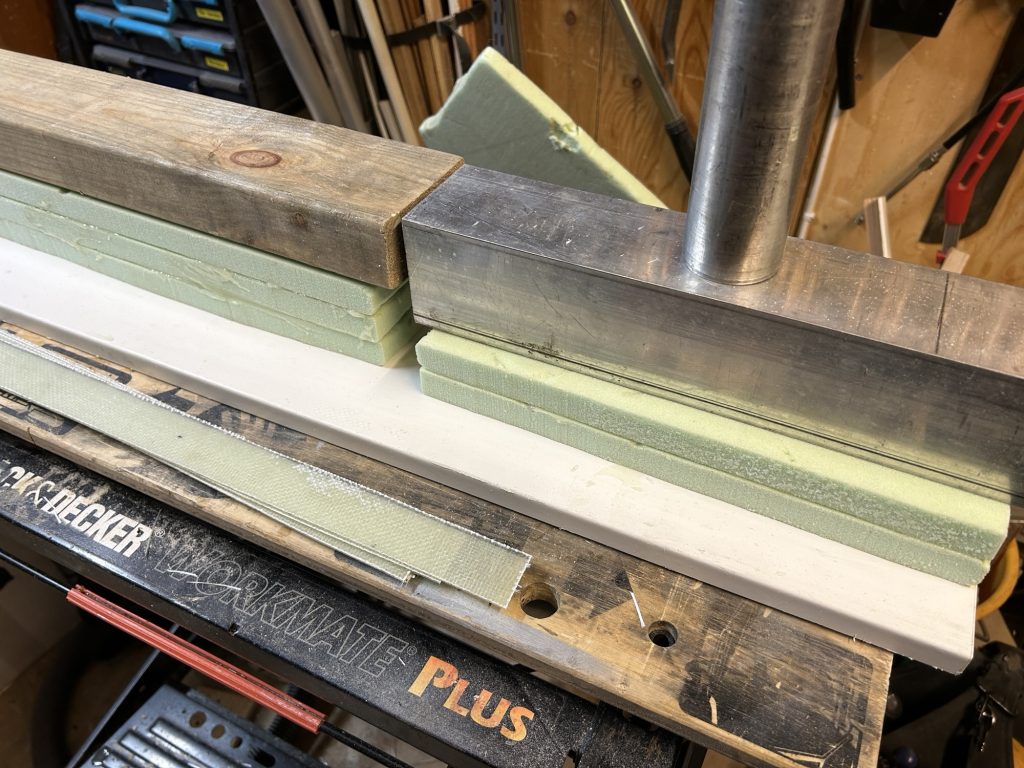

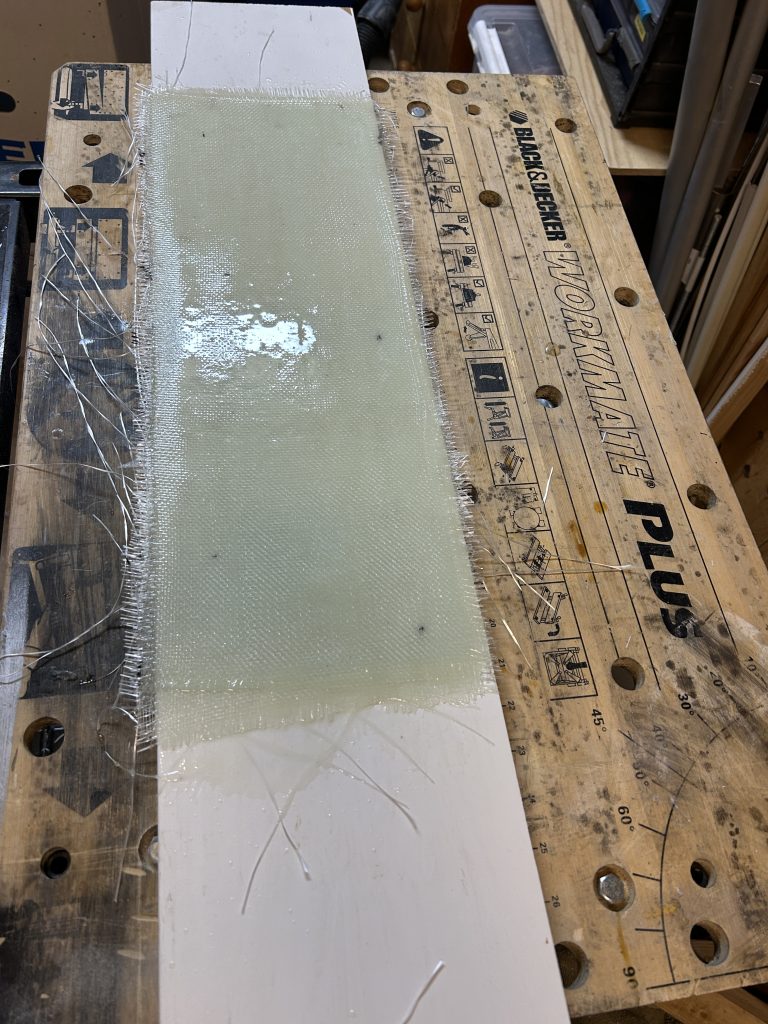

För att kunna lägga tillbaks den utsågade botten i facket så plastade jag några tunna plaststrips. Två lager väv och lite epoxi
De smala remsorna limmades med lite förtjockad epoxi.

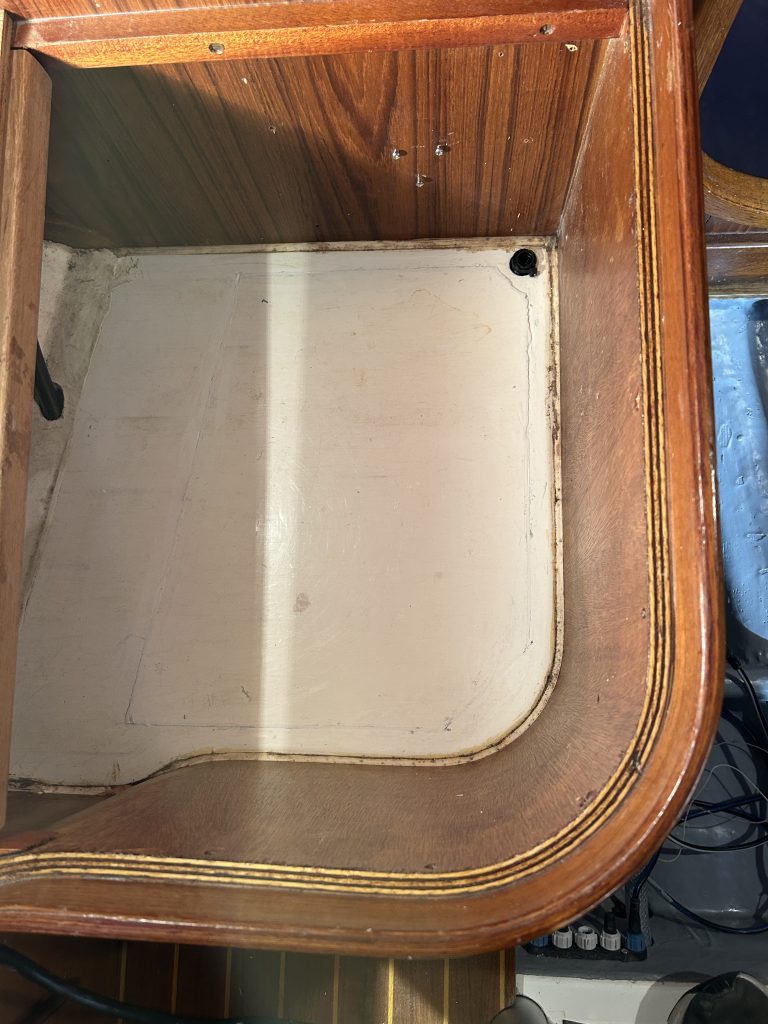

och locket kunde limmas till baks och fogas med vit topcoat

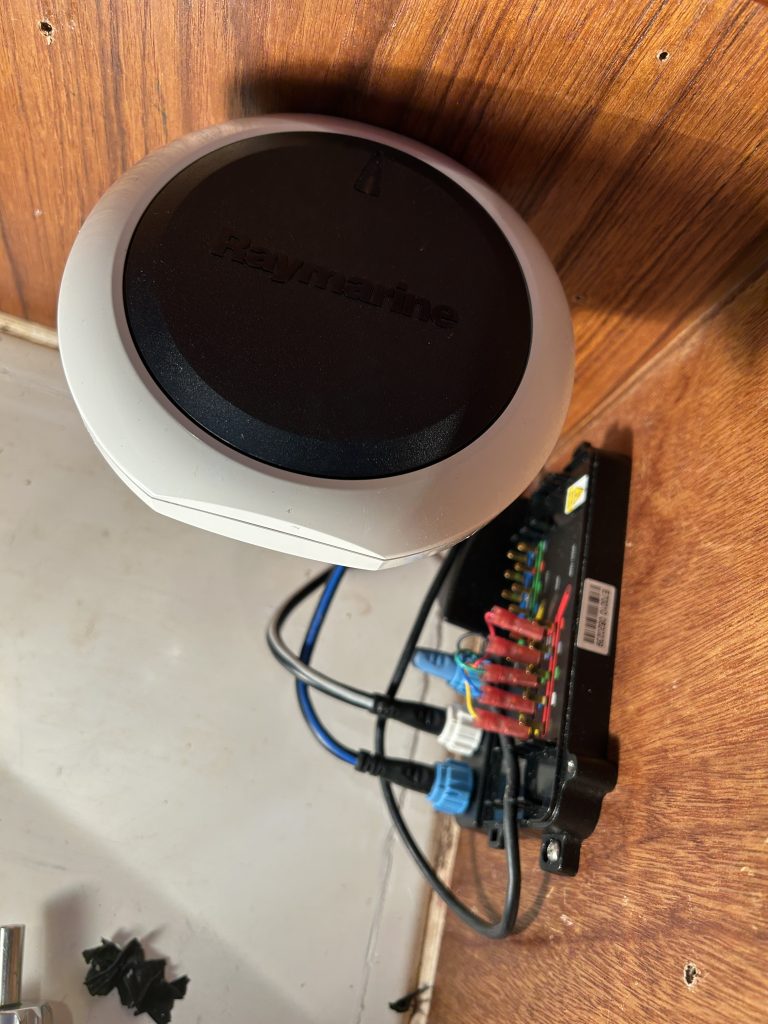

Därefter återmonterades kompassen, interfacet för vindgivaren och alla kablar.
Därmed var insidans förstärkningar klara
